Rejilla Electroforjada: Solución en Acero para Espacios Industriales

Nuestra rejilla electroforjada es un producto ideal para proyectos de alta exigencia y desempeño, tanto del sector industrial como público, dada su capacidad de carga en obras que implican un tráfico pesado o ligero. Contamos con diversos tipos de rejillas metálicas, en diferentes acabados y con las dimensiones adecuadas para cada necesidad constructiva.

Características

Rejilla electroforjada

Tipos: tráfico ligero, tráfico pesado y cercas de seguridad
Acabados: natural, pintada y galvanizada
Modelos estándar: W19-100

Comparte:

Características de la Rejilla Electroforjada

La rejilla electroforjada es un entramado de acero formado por soleras y varillas atiesadoras de gran resistencia, configuración que soporta grandes cargas y garantiza la seguridad de las personas y vehículos que transitan sobre su superficie. La rejilla de acero facilita el desplazamiento de líquidos y sustancias que pueden poner en riesgo la integridad de las personas.

Especificaciones Técnicas

Nuestras rejillas electroforjadas se encuentran disponibles en diferentes medidas, espesores, peraltes y otras especificaciones clave que te presentamos a continuación, con el objetivo de que elijas el producto ideal para tu proyecto.

Rejilla Electroforjada Medidas

Medidas de panel de rejilla

Dimensión estándar: 1000 mm x 6000 mm
Ancho máximo: 1200 mm
Largo máximo: 9000 mm

Modelo W19-100

Espacio entre solera: 30.16 mm (19/16”)
Espacio entre varillas: 100 mm

Modelo W19-50

Espacio entre solera: 30.16 mm
Espacio entre varillas: 50 mm

Modelo W11-50

Espacio entre solera: 17.46 mm
Espacio entre varillas: 50 mm

Modelo W13-50

Espacio entre solera: 20.64 mm
Espacio entre varillas: 50 mm

Modelo W15-50

Espacio entre solera: 23.81 mm
Espacio entre varillas: 50 mm

Modelo W16-50

Espacio entre solera: 24.61 mm
Espacio entre varillas: 50 mm

Modelo W11-100

Espacio entre solera: 17.46 mm
Espacio entre varillas: 100 mm

Modelo W13-100

Espacio entre solera: 20.64 mm
Espacio entre varillas: 100 mm

Modelo W15-100

Espacio entre solera: 23.81 mm
Espacio entre varillas: 100 mm

Modelo W16-100

Espacio entre solera: 24.61 mm
Espacio entre varillas: 100 mm

Consulta con nuestros asesores comerciales para conocer los términos de fabricación. Si necesitas un corte preciso, puedes proporcionar el plano de tu proyecto junto con la autorización de tu área de ingeniería para proceder.

Espesores

1/8

3/16

Peralte

1/8

3/4
1
1 1/4
1 1/2

3/16

3/4
1
1 1/4
1 1/2
1 3/4
2
2 1/4
2 1/2

Pesos kg/m²

1/8

3/4: 18.74 a 32.73 kg/m²
1: 24.12 a 41.91 kg/m²
1 1/4: 29.50-51.09 kg/m²
1 1/2: 34.88-60.27 kg/m²

3/16

3/4: 26.81 a 46.50 kg/m²
1: 34.88 a 60.27 kg/m²
1 1/4: 42.95 a 74.03 kg/m²
1 1/2: 51.02 a 87.80 kg/m²
1 3/4: 59.74 a 102.86 kg/m²
2: 67.81 a 116.63 kg/m²
2 1/4: 75.88 a 130.40 kg/m²
2 1/2: 83.95 a 144.17 kg/m²

Tabla de Datos Técnicos

Tabla de Pesos Teóricos

ACERO AL CARBÓN
Modelo		W11-50	W11-100	W13-50	W13-100	W15-50	W15-100	W16-50	W16-100	W19-50	W19-100
SEPARACIÓN SOLERAS		17.46	17.46	20.64	20.64	23.81	23.81	24.61	24.61	30.16	30.16
SEPARACIÓN REDONDOS		50.00	100.00	50.00	100.00	50.00	100.00	50.00	100.00	50.00	100.00
Espesor	Peralte	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²
		1/8	3/4	32.73	30.13	28.43	25.85	25.63	23.02	25.20	22.57	21.33	18.74
			1	41.91	39.31	36.19	33.60	32.44	29.83	31.85	29.22	26.71	24.12
1 1/4	51.09		48.49	43.94	41.36	39.24	36.63	38.50	35.87	32.09	29.50
1 1/2	60.27		57.67	51.70	49.11	46.05	43.44	45.14	42.51	37.48	34.88
3/16	3/4	46.50	43.90	40.06	37.48	35.84	33.23	35.17	32.54	29.40	26.81
	1	60.27	57.67	51.70	49.11	46.05	43.44	45.14	42.51	37.48	34.88
	1 1/4	74.03	71.44	63.33	60.75	56.25	53.65	55.11	52.48	45.55	42.95
	1 1/2	87.80	85.21	74.96	72.38	66.46	63.86	65.09	62.45	53.62	51.02
	1 3/4	102.86	99.62	87.87	84.65	77.96	74.71	76.36	73.08	62.98	59.74
	2	116.63	113.39	99.51	96.28	88.17	84.92	86.33	83.05	71.05	67.81
	2 1/4	130.40	127.16	111.14	107.92	98.38	95.13	96.30	93.02	79.12	75.88
	2 1/2	144.17	140.93	122.77	119.55	108.59	105.34	106.27	102.99	87.19	83.95

Tabla de Cargas Permisibles

Modelo		W19-100		Acero al carbón
Solera	Peralte (mm)	Espesor (mm)	Carga	kg/m - cm/ deflexión en mm
Solera	Peralte (mm)	Espesor (mm)	Carga	50	75	100	125	150	175	200	225	250	275
3/4 x 1/8	19.05	3.175	U	2,183	1,158	656	416	-	-	-	-	-	-
	19.05	3.175	Du	1,491	3,825	6,819	10,627	-	-	-	-	-	-
	19.05	3.175	C	604	431	324	259	-	-	-	-	-	-
	19.05	3.175	Dc	1,184	3,059	5,459	8,508	-	-	-	-	-	-
3/4 x 3/16	19.05	4.762	U	3,276	1,739	984	622	-	-	-	-	-	-
	19.05	4.762	Du	1,491	3,825	6,819	10,627	-	-	-	-	-	-
	19.05	4.762	C	908	646	486	387	-	-	-	-	-	-
	19.05	4.762	Dc	1,184	3,059	5,459	8,508	-	-	-	-	-	-
1 x 1/8	25.4	3.175	U	3,886	2,060	1,166	739	512	377	-	-	-	-
	25.4	3.175	Du	1,112	2,862	5,123	7,974	11,448	15,612	-	-	-	-
	25.4	3.175	C	1,076	766	576	460	383	329	-	-	-	-
	25.4	3.175	Dc	0,921	2,296	4,088	6,373	9,168	12,498	-	-	-	-
1 x 3/16	25.4	4.762	U	5,821	3,090	1,748	1,108	769	563	-	-	-	-
	25.4	4.762	Du	1,112	2,862	5,123	7,974	11,448	15,612	-	-	-	-
	25.4	4.762	C	1,611	1,150.125	864	689	574	492	-	-	-	-
	25.4	4.762	Dc	0,921	2,296	4,088	6,373	9,168	12,498	-	-	-	-
1 1/4 x 1/8	31.75	3.175	U	6,065	3,222	1,823	1,155	800	588	447	-	-	-
	31.75	3.175	Du	0,921	2,296	4,088	6,373	9,168	12,498	16,293	-	-	-
	31.75	3.175	C	1,681	1,197	901	717	598	513	448	-	-	-
	31.75	3.175	Dc	0,744	1,827	3,274	5,108	7,341	9,99	13,052	-	-	-
1 1/4 x 3/16	31.75	4.762	U	9,097	4,829	2,733	1,730	1,199	882	672	-	-	-
	31.75	4.762	Du	0,921	2,296	4,088	6,373	9,168	12,498	16,293	-	-	-
	31.75	4.762	C	2,519	1,797	1,351	1,077	896	768	671	-	-	-
	31.75	4.762	Dc	0,744	1,827	3,274	5,108	7,341	9,99	13,052	-	-	-
1 1/2 x 1/8	38.1	3.175	U	8,736	4,635	2,625	1,660	1,150	847	648	510	415	340
	38.1	3.175	Du	0,758	1,925	3,415	5,321	7,638	10,421	13,572	17,189	21,225	25,675
	38.1	3.175	C	2,419	1,725	1,296	1,034	860	738	645	573	516	469
	38.1	3.175	Dc	0,614	1,53	2,731	4,254	6,111	8,331	10,877	13,766	16,996	20,519
1 1/2 x 3/16	38.1	4.762	U	13,106	6,955	3,935	2,492	1,726	1,269	960	768	620	510
	38.1	4.762	Du	0,758	1,925	3,415	5,321	7,638	10,421	13,572	17,189	21,225	25,675
	38.1	4.762	C	3,630	2,587	1,945	1,551	1,291	1,107	968	860	775	704
	38.1	4.762	Dc	0,614	1,53	2,731	4,254	6,111	8,331	10,877	13,766	16,996	20,519
1 3/4 x 3/16	44.45	4.762	U	17,830	9,468	5,356	3,390	2,349	1,729	1,320	1,042	844	694
	44.45	4.762	Du	0.653	1.653	2.923	4.549	6.552	8.927	11.652	14.746	17.442	22
	44.45	4.762	C	4.933	3.522	2.494	2.111	1.854	1.507	1.317	1.154	1.054	957
	44.45	4.762	Dc	0.516	1.308	2.341	3.639	5.246	7.128	9.322	11.794	14.561	17.584
2 x 3/16	50.8	4.762	U	23,239	12,364	6,944	4,329	2,756	2,059	1,612	1,283	1,045	857
	50.8	4.762	Du	0.556	1.431	2.561	3.989	5.742	7.812	10.179	12.901	15.958	19.243
	50.8	4.762	C	6.449	4.601	3.457	2.756	2.295	1.968	1.720	1.530	1.376	1.250
	50.8	4.762	Dc	0.451	1.159	2.044	3.136	4.584	6.121	8.157	10.318	12.742	15.389
2 1/4 x 3/16	57.15	4.762	U	29,480	15,648	8,857	5,605	3,883	2,857	2,179	1,724	1,398	1,151
	57.15	4.762	Du	0.491	1.282	2.264	3.537	5.301	6.938	9.065	11.476	14.116	17.099
	57.15	4.762	C	0.386	1.011	1.823	2.836	4.088	5.456	7.249	9.116	11.324	13.68
	57.15	4.762	Dc	0.372	0.913	1.642	2.546	3.672	5.001	6.526	8.251	10.19	12.327

Tablas de Claros Máximos

Tipo de Carga Vehicular
MODELO W19-100 W19-50 SOLERA DE CARGA

	Camion Tipop		Tráfico de auto	Montacargas (capacidad)
	H-15	H-20	Automóvil 6500lb 2948 kg	4000 lb 1814 kg	6000 lb 2722 kg	8000 lb 3629 kg	10000 lb 4536 kg
	(Pulg)
3/16" x 1"	198	223	302	134	129	114	129
3/16" x 1 1/4"	241	270	412	167	157	143	157
3/16" x 1 1/2"	293	332	555	208	194	169	194
1/4" x 1 1/2"	348	397	765	275	245	211	231
3/16" x 1 3/4"	342	387	718	258	233	198	223
3/16" x 2"	388	437	897	314	275	236	255
1/4" x 2"	491	540	1208	436	372	307	332
3/16" x 2 1/4"	441	490	1108	378	329	275	294
3/16" x 2 1/2"	505	555	1362	456	387	317	342
1/4" x 2 1/2"	647	696	1490	633	530	432	451

Accesorios de Instalación

Sujetador para rejilla electroforjada
Tornillo cabeza hexagonal
Tuerca hexagonal

Los sujetadores permiten fijar las rejillas electroforjadas a las estructuras con herramientas manuales, sin necesidad de soldadura. Se recomienda colocar 4 por metro para un anclaje seguro. Disponibles para soleras de 3.02 cm (W19), están fabricados en acero inoxidable para mayor resistencia y durabilidad.

Tipo de Rejillas Electroforjadas

Las rejillas electroforjadas se adaptan a cualquier aplicación con opciones para tránsito peatonal, vehicular y cercas de seguridad. Selecciona la opción que mejor se adapte a tu proyecto.

Rejilla Electroforjada de Tráfico Ligero

Disponible en acabado liso o dentado, esta rejilla electroforjada está especialmente diseñada para soportar cargas ligeras en zonas peatonales y drenajes pluviales.

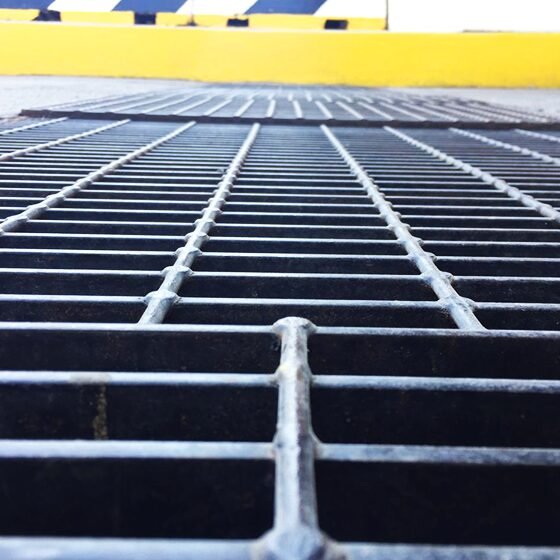

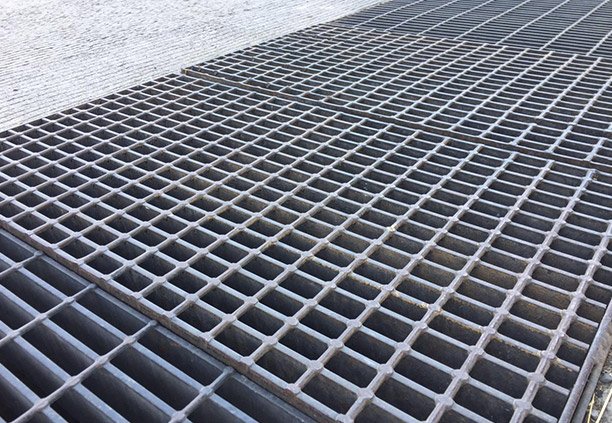

Rejilla Electroforjada de Tráfico Pesado

Capaz de soportar cargas pesadas y un tránsito constante de vehículos, esta rejilla ofrece una solución confiable para zonas de carga y descarga en áreas industriales.

Cercas de Seguridad

Fabricadas con soleras y varillas atiesadoras, garantizan rigidez y durabilidad, proporcionando protección confiable para perímetros y áreas de alto riesgo.

Acabados Disponibles

La rejilla electroforjada está disponible en 5 presentaciones, ofreciendo opciones que se ajustan a los estándares estéticos y funcionales de cada proyecto. Conoce cada una a continuación:

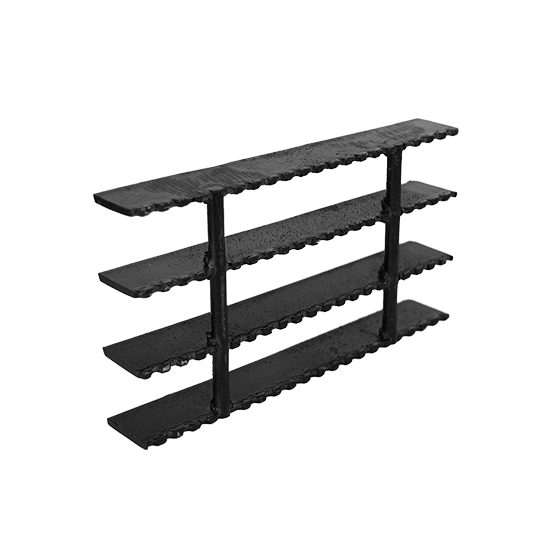

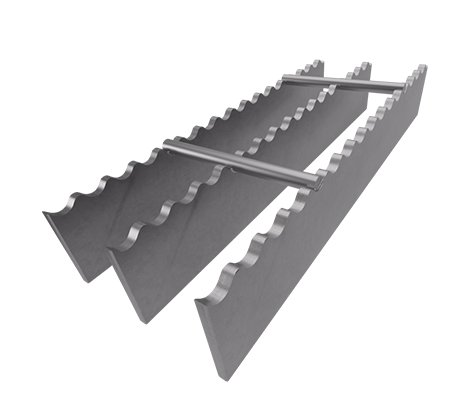

Rejilla Electroforjada Dentada

La superficie dentada está diseñada para mejorar el agarre y, por lo tanto, la seguridad, siendo ideal para áreas con flujo constante de líquidos.

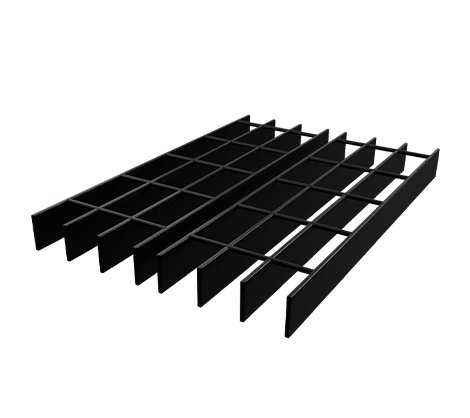

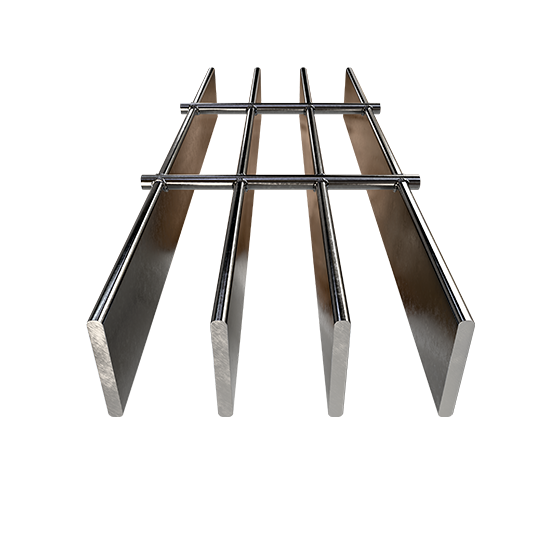

Rejilla Electroforjada Lisa

Con su acabado liso, la rejilla electroforjada es una opción ideal para el tránsito de vehículos, además de ofrecer una excelente capacidad de carga.

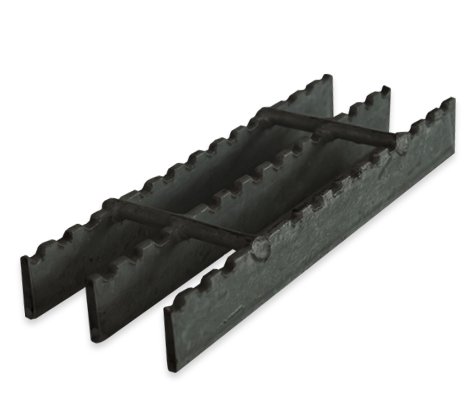

Acabado Natural

Con solera y perfil redondo sin recubrimiento, este acabado estándar ofrece una magnífica resistencia al desgaste por tránsito, incluso en condiciones extremas.

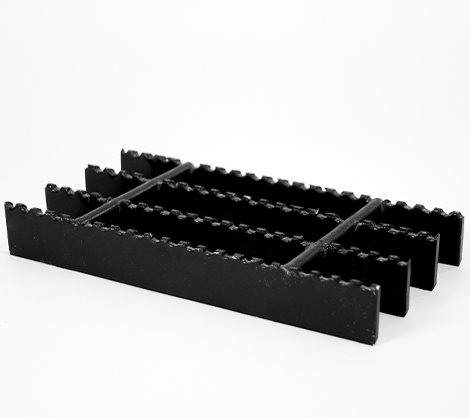

Rejilla Pintada

Cuenta con un recubrimiento a base de agua que mejora la estética, perfecta para darle un toque distintivo a proyectos de construcción y espacios públicos.

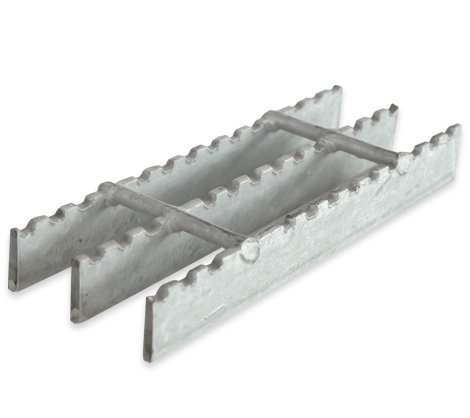

Rejilla Electroforjada Galvanizada

Este acabado, conforme a la norma ASTM A-123, garantiza una alta resistencia a la corrosión, incluso en ambientes químicos o salinos.

Rejilla Electroforjada Ficha Técnica

Consulta todas las especificaciones técnicas de la rejilla electroforjada en tu dispositivo cada vez que lo necesites. Solo descarga a continuación la ficha técnica de nuestro producto:

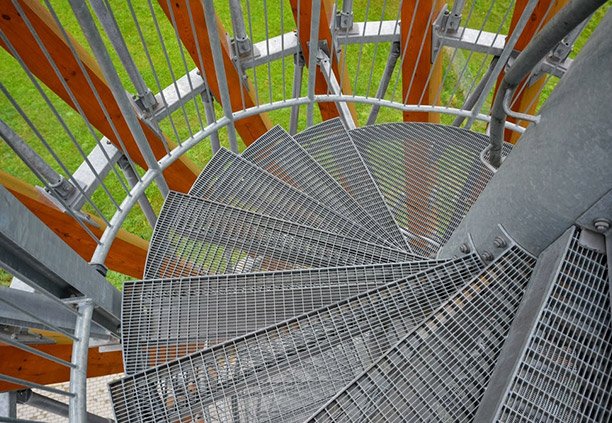

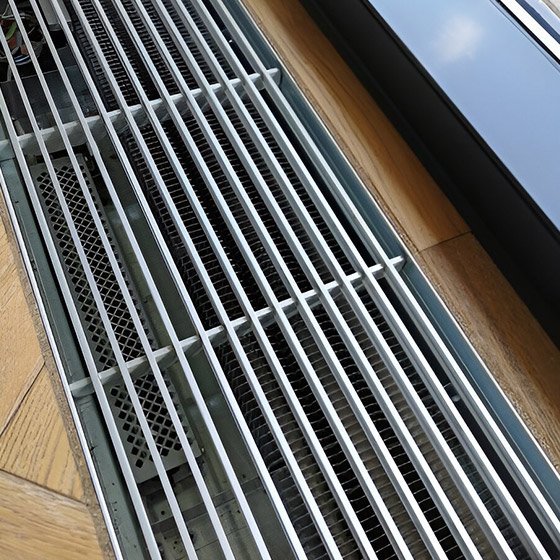

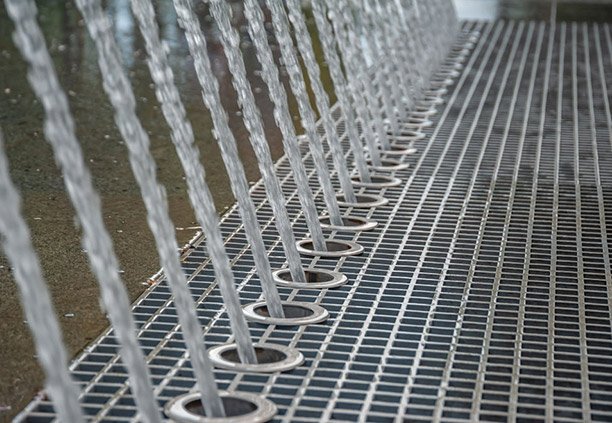

Usos y aplicaciones

Nuestras rejillas metálicas son esenciales en grandes instalaciones industriales. La rejilla electroforjada de tráfico ligero es ideal para plataformas marítimas, petroleras y la industria eléctrica, mientras que la rejilla de tráfico pesado se utiliza en puentes y sistemas de drenaje. Además, las cercas de seguridad son perfectas para vallas perimetrales en aeropuertos y centros comerciales.

Beneficios de la Rejilla Electroforjada

La rejilla electroforjada de tráfico ligero y pesado garantiza un gran desempeño en todo tipo de instalaciones, ofreciendo una serie de beneficios clave, los cuales te presentamos a continuación:

Capacidad de carga: soporta grandes pesos, garantizando estabilidad en diversos entornos.
Superficie antideslizante: reduce riesgos de caídas en zonas de tránsito peatonal constante.
Versatilidad: es útil para distintos tipos de proyectos, desde industriales hasta comerciales.
Ahorro: requiere un mantenimiento mínimo que lo convierte en una inversión rentable.
Durabilidad: resiste condiciones adversas, asegurando una vida útil prolongada.
Adaptabilidad: disponible en diferentes acabados para ajustarse al diseño de cada proyecto.

Calidad Certificada

Nuestros diversos tipos de rejilla electroforjada cumplen con las normas NAAMM MGB 531-17 y NAAMM MGB 532-19 (manual de rejillas de barra de metal). Además, los procesos de soldadura y corte de este material se encuentran regulados por la norma NAMM MGB 533-09, mientras que la rejilla galvanizada se fabrica con base en la norma ASTM 123.

No olvides solicitar el certificado de calidad correspondiente al concluir tu pedido de rejillas de acero, el cual asegura que estás adquiriendo productos de la máxima confianza y durabilidad. Cada uno de los materiales que ponemos a tu disposición está fabricado bajo estrictos estándares y normas internacionales que permiten llevar a cabo proyectos de primer nivel.

Venta de Rejilla Electroforjada

Somos especialistas en venta de rejilla electroforjada y estamos preparados para brindarte las mejores condiciones de compra del mercado. Comunícate con un ejecutivo de ventas al 55 5888 5454 y solicita tu cotización en un horario de lunes a viernes, de 8:30 a. m. a 6:00 p. m. O bien, ingresa a nuestra página de contacto y bríndanos tus datos para que nos comuniquemos contigo a la brevedad.

Precio de Rejillas Metálicas

El precio de nuestros diversos tipos de rejilla metálica puede cambiar de manera imprevista, debido a que el costo del acero a nivel nacional e internacional varía constantemente. Sin embargo, nuestro equipo está capacitado para ofrecerte una cotización actualizada que te permita elaborar el presupuesto de tu próximo proyecto con mayor precisión.

Cobertura en Todo México

Ponemos a tu alcance una amplia red de distribución que cubre toda la República Mexicana, así como un amplio stock para enviar tus materiales a la ubicación que nos proporciones, garantizando una entrega rápida y segura.

Solicita nuestros materiales en CDMX, Estado de México, Aguascalientes, Morelos, para su entrega en estos y otros estados. ¡Consulta con nuestros asesores la cobertura completa!
