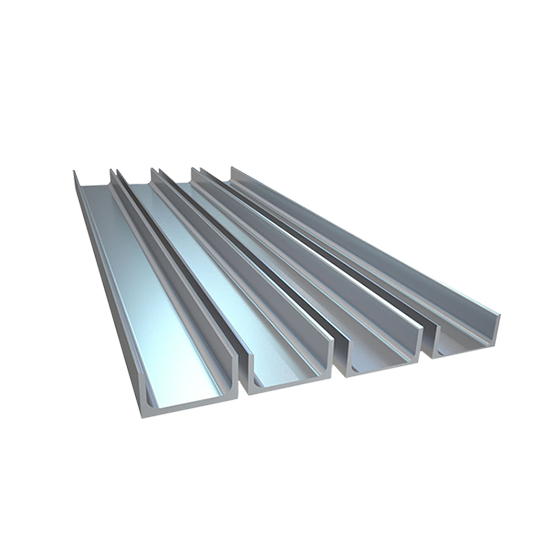

El canal CPS de acero es una tipo viga que se utiliza en la construcción de estructuras que necesiten resistir grandes cargas y que a su vez puedan distribuirlas adecuadamente. Se trata de un elemento que se puede aprovechar en la instalación de losas, funcionar como trabe o en la fabricación de carrocerías, solo por mencionar algunas de sus aplicaciones. En caso de que te interese utilizar este material en tu proyecto, aquí podrás conocer las dimensiones y pesos en los que está disponible para que elijas el perfil más conveniente.

Con el canal CPS o perfil en U llamado así por la forma de estructura, se pueden realizar contornos en estructuras. Su volumen es adecuado para no sufrir deformaciones debido a su capacidad de soportar el peso. Cabe mencionar que es un perfil de acero que se caracteriza por ser más ligero que las vigas IPR e IPS .

¿Cuánto mide una viga canal?

Las medidas en las que se encuentra disponible en el mercado el perfil CPS van acuerdo a los establecido por la norma ASTM-A-6/A 6M-07, se maneja en largos de 20’ (6.10 metros) o de 40’ (12.10 metros) en alta resistencia y grado A-36, laminado en caliente. Asimismo, las medidas comerciales de este tipo de canal son 3 “, 4”, 5”, 6”, 7”, 8”, 10”, 12” y 15”.

¿Cuánto pesa un perfil canal CPS?

El canal CPS se puede encontrar en diferentes pesos que van de acuerdo a las dimensiones del peralte, el ancho o espesor del patín, así como el espesor del alma del canal. Por ejemplo, en medidas más pequeñas como en 3 pulgadas su peso es de 5.21 kg y en 15 pulgadas pesa 59.53 kg. Si requieres conocer un peso en específico te recomendamos consultar la tabla de medidas y pesos de este perfil estructural .

Descarga la ficha técnica

Tabla de medidas del canal CPS acero

Peralte		Peso		Patín				Alma
d		-		Ancho (bf)		Espesor (tf)		Espesor (tw)
Pulg.	mm.	Kg./m	lb/pie	Pulg.	mm.	Pulg.	mm.	Pulg.	mm.
3	76.2	5.21	lb/pie	3.5	1.372	34.85	0.273	6.93	0.132	3.35
3	76.2	6.10	4.1	1.410	35.81	0.273	6.93	0.170	4.32
4	101.6	6.70	4.5	1.584	40.23	0.296	7.52	0.125	3.18
4	101.6	8.04	5.4	1.584	40.23	0.296	7.52	0.184	4.67
5	127.0	9.97	6.7	1.750	44.45	0.320	8.13	0.190	4.83
6	152.4	12.20	8.2	1.920	48.77	0.343	8.71	0.200	5.08
		15.63	10.5	2.034	51.66	0.343	8.71	0.314	7.98
		19.35	13.0	2.157	54.79	0.343	8.71	0.437	11.10
8	203.2	17.11	11.5	2.260	57.40	0.390	9.91	0.220	5.59
		20.46	13.75	2.343	59.51	0.390	9.91	0.303	7.70
		27.90	18.75	2.527	64.19	0.390	9.91	0.487	12.37
10	254.0	22.77	15.3	2.600	66.04	0.436	11.07	0.240	6.10
		29.76	20	2.739	69.57	0.436	11.07	0.379	9.63
		37.20	25	2.886	73.30	0.436	11.07	0.526	13.36
		44.64	30	3.033	77.04	0.436	11.07	0.673	17.09
12	304.8	30.80	20.7	2.942	74.73	0.501	12.73	0.282	7.16
		37.20	25	3.047	77.39	0.501	12.73	0.387	9.83
		44.64	30	3.170	80.52	0.501	12.73	0.510	12.95
15	381.0	50.45	33.9	3.400	86.36	0.650	16.51	0.400/td>	10.16
15	381.0	59.53	40	3.520	89.41	0.650	16.51	0.520	13.21

Precio del canal CPS

El precio del canal CPS se determina conforme a la medidas del perfil que requieras, debido a que es un producto que está disponible en una variedad de dimensiones, pesos y largos. Por tanto, te recomendamos solicitar la cotización del material de interés, con nuestras ejecutivas de ventas vía whatsapp.

¿Dónde usar el canal CPS?

El canal CPS de acero se utiliza para diseños ligeros a los cuales brinda gran resistencia estructural. Este material se aprovecha como elemento para sostener losas, para la fabricación de carrocerías e implementos agrícolas. Así como en la construcción de puentes y arquitecturas industriales.

También, se puede utilizar como estructura secundaria en cubiertas y fachadas de edificios prefabricados, naves industriales y centros comerciales.
