La cimentación es la base estructural que asegura la estabilidad de toda edificación, al transferir las cargas de la superestructura hacia el terreno. Su correcta elección evita asentamientos diferenciales y riesgos de falla en condiciones adversas. En este artículo revisamos los principales tipos de cimentación, materiales de refuerzo necesarios y factores de diseño clave
La elección del tipo de cimentación es un proceso que depende de la evaluación tanto de la resistencia del terreno como de las cargas que transmitirá la superestructura. En términos generales, las cimentaciones se clasifican en superficiales, profundas y semiprofundas, cada una con aplicaciones específicas según la mecánica de suelos y el tipo de edificación.
La cimentación superficial, también conocida como cimentación directa, se ejecuta a profundidades de entre 0.50 y 4 metros. Las variantes de este tipo de cimentación se utilizan cuando el terreno presenta buena capacidad portante y permite distribuir las cargas de manera uniforme. Se aplica comúnmente en la construcción de viviendas, edificios comerciales o estribos de puentes sobre suelos rocosos o compactos.
Entre las cimentaciones superficiales más comunes se encuentran las zapatas aisladas, combinadas, corridas, medianeras y las losas de cimentación. Este tipo de elementos son construidos a partir de concreto armado, regularmente con varilla corrugada, y cada uno se adapta a condiciones constructivas particulares
Las cimentaciones profundas se emplean en suelos de baja resistencia o en edificaciones con cargas significativas, como rascacielos, puentes o plantas industriales. En este caso, las cargas se transmiten a estratos más firmes localizados a profundidades mayores a 4 metros, donde la estabilidad es más confiable.
Dentro de los tipos de cimentación profunda se incluyen pilotes prefabricados, pilotes in situ, micropilotes y muros pantalla, todos diseñados para garantizar seguridad estructural incluso en condiciones adversas del terreno.

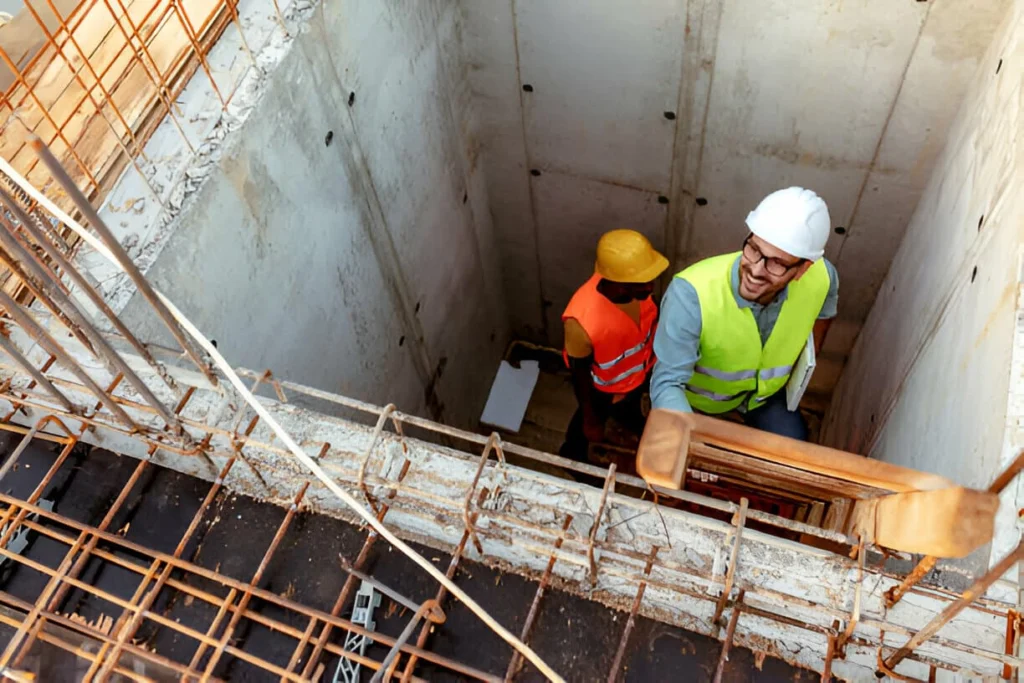

La cimentación semiprofunda se aplica cuando los estratos superficiales no soportan adecuadamente la carga, pero no es necesario recurrir a una cimentación profunda. Generalmente, se excava hasta alcanzar un terreno de mejor capacidad portante ubicado a media profundidad.
Un ejemplo característico de esta categoría son los pozos de cimentación, utilizados en suelos blandos o con humedad variable. Estos permiten transmitir las cargas de manera controlada y segura, evitando asentamientos diferenciales en la obra.
Si bien la cimentación se clasifica en superficial, profunda y semiprofunda, dentro de cada categoría existen cimentaciones diseñadas para responder a condiciones particulares del terreno y a los requerimientos estructurales de cada proyecto. Estos tipos de cimentación optimizan la transferencia de cargas y garantizan la estabilidad de las obras.
La zapata aislada transmite cargas puntuales de columnas o pilares directamente al suelo. Según su ubicación, puede ser centrada, cuando la columna se encuentra en el eje de la zapata; medianera, cuando se coloca junto a un límite del terreno; o esquinera, cuando se localiza en la intersección de dos muros. Este tipo de cimiento superficial se utiliza en edificaciones ligeras sobre suelos con buena capacidad portante.
La zapata corrida o combinada vincula dos o más columnas para mejorar la distribución de cargas. Son comunes en muros de carga o en edificaciones con pilares alineados a corta distancia, especialmente cuando las zapatas aisladas no resultan viables.

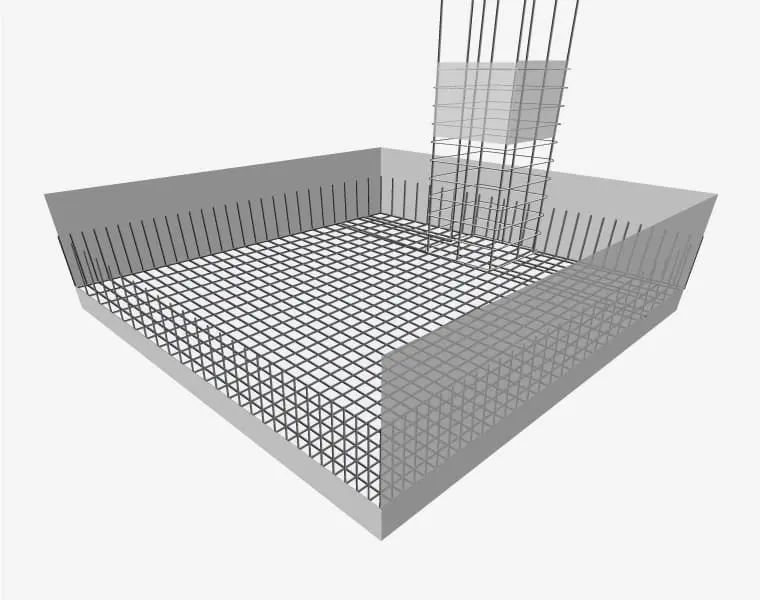

Las zapatas medianeras se diseñan para cargas excéntricas, donde la columna no se ubica al centro de la cimentación. Este tipo de cimiento superficial se coloca en los límites de la construcción, reforzando zonas perimetrales sin comprometer la estabilidad estructural.

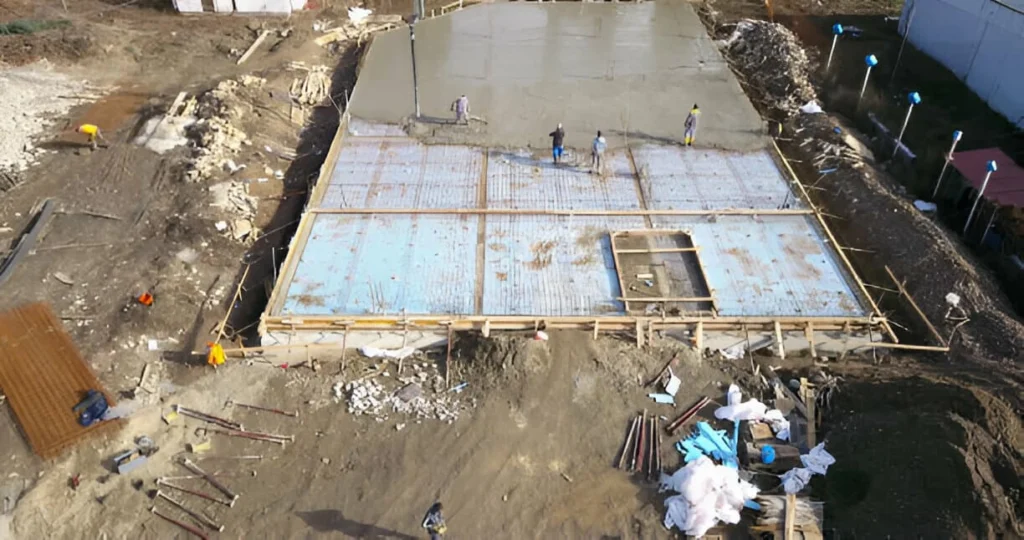

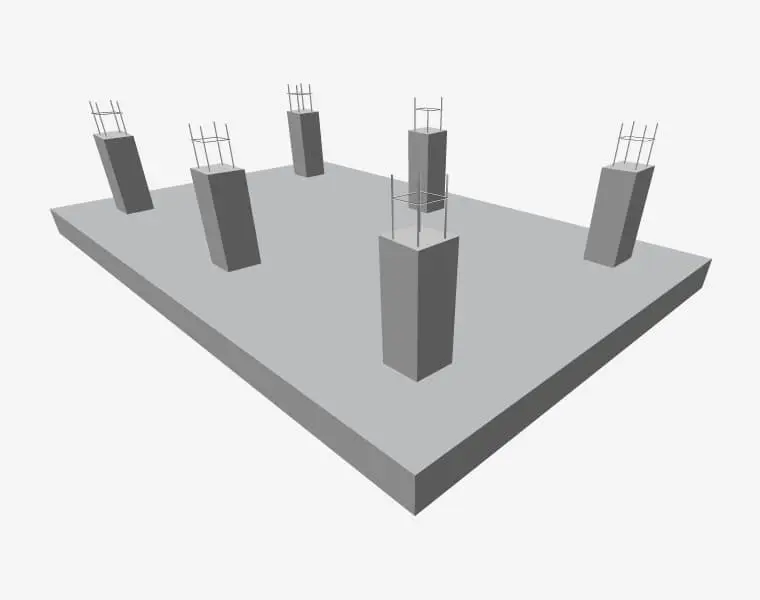

Las losas de cimentación son placas de concreto armado con varilla de acero o malla electrosoldada. Distribuyen de forma uniforme las cargas de toda la edificación sobre la superficie, reduciendo el riesgo de asentamientos diferenciales. Son ideales en terrenos con resistencia variable o estratificación desigual.
La cimentación de mampostería está compuesta por piedra, ladrillo o bloques unidos con mortero o concreto. Este tipo de cimentación ha sido tradicional en construcciones antiguas, pero aún se utiliza en terrenos con alta capacidad portante. Antes de aplicarla, es clave evaluar los asentamientos admisibles.

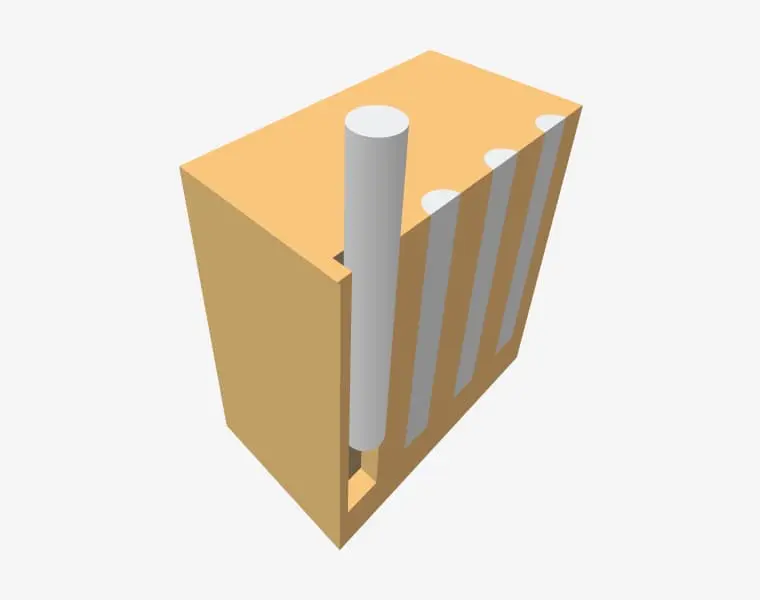

Se trata de elementos de concreto armado con forma prismática o cilíndrica, que se fabrican en planta bajo condiciones controladas y luego se hincan en el terreno mediante golpes o presión hidráulica. Gracias a su proceso controlado, ofrecen gran precisión dimensional y alta resistencia. Este tipo de cimentación profunda se utiliza en suelos con baja capacidad portante y en edificaciones que requieren soportar cargas pesadas.

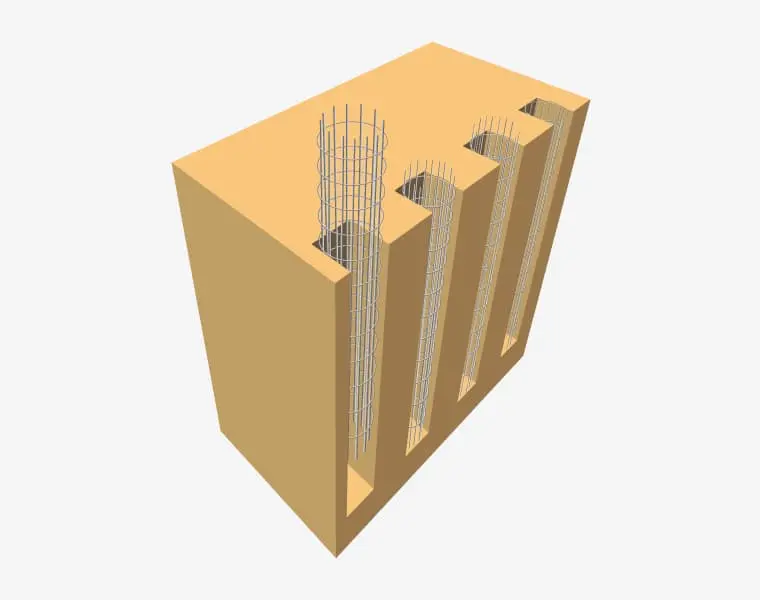

Son elementos de cimentación profunda que se construyen directamente en el terreno mediante la perforación del suelo, la colocación de una armadura de acero corrugado y el colado de concreto fresco. Este proceso permite adaptarse a las condiciones específicas del subsuelo, transmitir cargas a estratos profundos y garantizar estabilidad en proyectos como puentes, edificios de gran altura o estructuras que requieren alta capacidad portante.

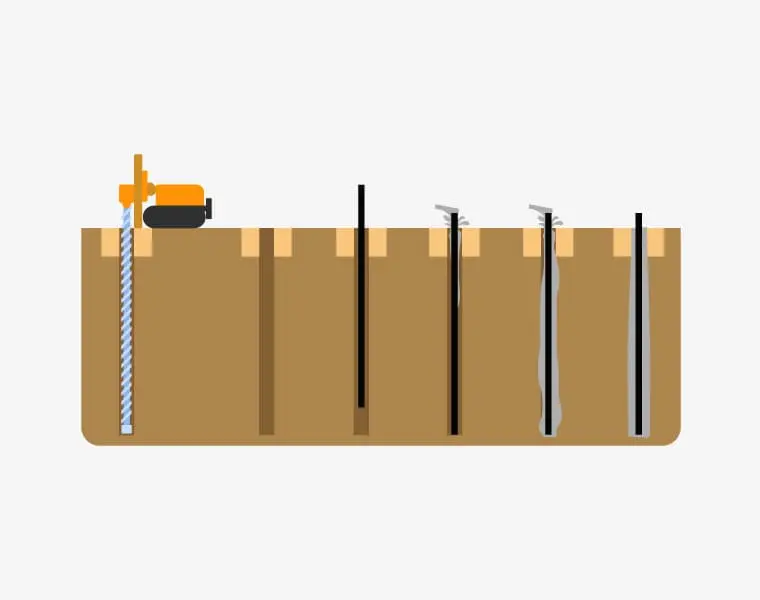

Los micropilotes son elementos de pequeño diámetro que transmiten cargas a capas profundas y estables. Son una solución efectiva en suelos arcillosos o con alta variación de humedad, donde otras cimentaciones profundas serían menos eficientes.
Los muros pantalla son estructuras verticales de concreto armado construidas in situ que funcionan como cimentación profunda y sistema de contención de tierras y agua subterránea. Se ejecutan antes de la excavación mediante paneles de concreto vertidos en zanjas estabilizadas con bentonita, formando muros continuos capaces de soportar cargas y actuar como barrera impermeable.

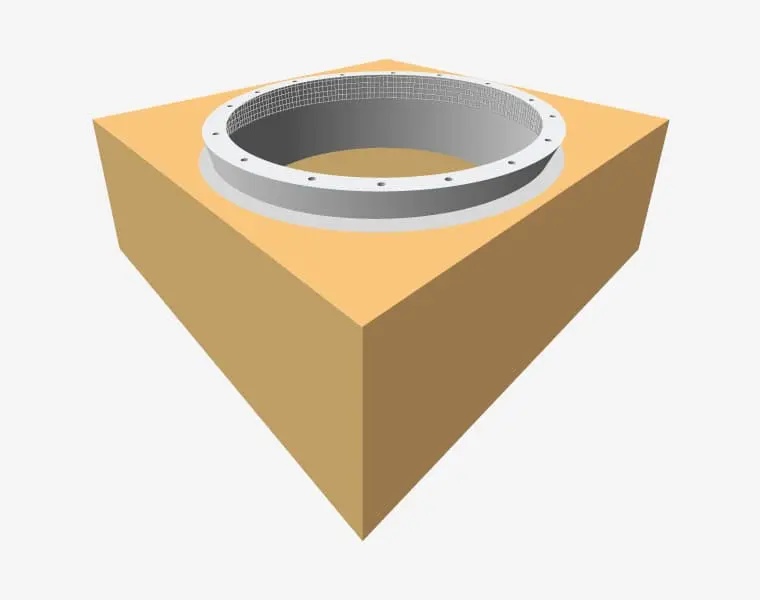

Los pozos de cimentación son excavaciones de gran diámetro que se revisten con cilindros huecos de concreto armado o acero hasta alcanzar un estrato firme. A diferencia de los pilotes, su sección es más amplia y permite trabajar en el interior durante la ejecución. Se rellenan con concreto para transmitir cargas verticales y laterales.
El desempeño adecuado de una cimentación parte de un diseño adecuado respecto a la obra de la que formará parte y el tipo de suelo en el que se llevará a cabo el proyecto. Sin embargo, la calidad del acero de refuerzo empleado es igualmente fundamental. Al respecto, a continuación te presentamos la lista de materiales esenciales para la construcción de cimentaciones y su función en este tipo de obras.
La varilla corrugada es un elemento esencial en la conformación de cimentaciones de concreto. Cuenta con una superficie corrugada que asegura un anclaje altamente confiable al hormigón, mientras que su alta resistencia a la tensión y ductilidad la hacen ideal para obras de gran magnitud, incluso en zonas sísmicas o suelos de baja capacidad portante.

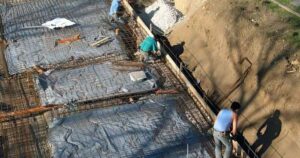

El alambrón de acero destaca por su maleabilidad y resistencia, indispensables ambas cualidades para el amarre de elementos estructurales en la formación de emparrillados de cimentación. Su flexibilidad permite moldearlo según las necesidades de cada obra, lo cual optimiza tiempos y recursos.
La malla electrosoldada es un refuerzo prefabricado compuesto por alambres de acero soldados en una cuadrícula precisa. Su estructura favorece la adherencia al concreto y evita desplazamientos, asegurando uniformidad y estabilidad en cimentaciones. Es ligera, versátil y fácil de instalar, lo que reduce tiempos en obra y aporta eficiencia en los proyectos.
El concreto combina resistencia a la compresión y durabilidad frente a condiciones ambientales exigentes. Su versatilidad permite utilizarlo en todos los tipos de cimentación –zapatas, losas o pilotes, por mencionar solo algunos–, asegurando un desempeño confiable en edificaciones de diferentes escalas y exigencias técnicas.
La mampostería es un material tradicional utilizado en cimientos mediante bloques, ladrillos o piedras unidos con mortero. Aunque su uso ha disminuido frente al concreto armado, sigue siendo una opción viable en terrenos firmes y proyectos de baja a mediana envergadura, aportando solidez y estabilidad estructural cuando se ejecuta bajo especificaciones técnicas adecuadas.
El diseño de una cimentación requiere un análisis integral que considere las propiedades del terreno, la magnitud de las cargas, la interacción con la superestructura y los aspectos constructivos. Estos factores deben evaluarse con precisión para garantizar que los cimientos sean seguros y eficientes, optimizando costos y tiempos de ejecución.
Las propiedades del terreno son determinantes para definir los tipos de cimientos. A través de estudios de mecánica de suelos se identifican factores como cohesión, fricción interna, capacidad portante y nivel freático. Estos datos permiten seleccionar si se requiere una cimentación superficial, profunda o semiprofunda.
Es fundamental evitar cimentar sobre rellenos sueltos o tierra vegetal, ya que comprometen la estabilidad. Un desplante sobre suelo natural o relleno controlado garantiza que los cimientos puedan transmitir las cargas sin riesgo de asentamientos excesivos o deslizamientos.
La cimentación debe estar diseñada para transmitir las cargas permanentes, vivas y accidentales de manera uniforme. Si la presión sobre el suelo supera su resistencia, pueden producirse hundimientos o fallas estructurales. Por ello, se calculan las dimensiones de los cimientos considerando la magnitud de las cargas y las características del subsuelo.
Un diseño correcto reduce los asentamientos diferenciales, que son una de las principales causas de grietas y deformaciones en edificaciones. De esta manera, los diferentes tipos de cimentaciones aseguran la estabilidad estructural y el desempeño a largo plazo de la obra.
La interacción suelo–estructura es el conjunto de efectos que se generan entre el terreno y la cimentación al recibir cargas, por lo que debe analizarse desde el diseño para garantizar un desempeño seguro. Factores como la rigidez de la cimentación, el tipo de suelo y la respuesta dinámica del terreno influyen directamente en la estabilidad de la obra.
Durante un sismo, por ejemplo, los tipos de cimientos deben permitir deformaciones dentro de rangos admisibles para disipar energía sin comprometer la estabilidad. Este análisis garantiza un comportamiento confiable y reduce riesgos frente a cargas extremas o movimientos diferenciales.
Durante la construcción de la cimentación, es indispensable proteger el terreno de desplante contra agua, raíces o alteraciones que afecten su resistencia. El control del proceso de excavación, el colado de concreto y la colocación del acero refuerzo son puntos críticos para la durabilidad.
Además, es necesario supervisar que materiales como varilla corrugada, alambrón y malla electrosoldada estén libres de corrosión y correctamente colocados. Estas prácticas garantizan que los cimientos cumplan con su función estructural y eviten fallas prematuras.
El diseño de una cimentación puede equilibrar seguridad estructural con eficiencia económica. Algunas soluciones, como las losas de cimentación o los cajones compensados, implican mayor inversión inicial, pero reducen riesgos y costos por mantenimiento o reparación futura.
Asimismo, planificar con precisión los tiempos de obra evita retrasos y sobrecostos. La correcta elección entre distintos tipos de cimentaciones según el terreno y las cargas del proyecto permite optimizar recursos sin comprometer la estabilidad de la estructura.
La cimentación es el sistema estructural que transfiere las cargas de una edificación al terreno de apoyo. Se diseña con base en estudios de mecánica de suelos y criterios estructurales para garantizar estabilidad, seguridad y desempeño a largo plazo.
La cimentación es esencial porque asegura que las cargas estructurales se distribuyan de manera uniforme en el subsuelo. Su correcta elección, diseño y ejecución previenen asentamientos diferenciales, deformaciones en la superestructura y fallas críticas en la obra.
