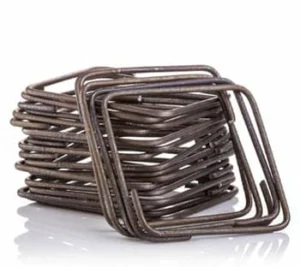

Se les conoce como estribos o anillos a las piezas hechas con alambrón o varilla de acero, cuya forma es rectangular, cuadrada o triangular, dependiendo de los requerimientos de distintas obras que involucran elementos de concreto armado. ¡Continúa leyendo y aprende para qué sirven, sus tipos, medidas y dónde se colocan, además de que te enseñaremos una manera sencilla e ingeniosa de hacerlos!
¿Para qué sirven los estribos?
Los estribos sirven para posicionar, fijar y estabilizar las varillas de acero en diferentes estructuras de concreto armado, tales como vigas, castillos y columnas en construcción, previniendo el doblado, torsión o pandeo de dichas barras. Además, contribuyen a resistir las fuerzas de corte y tracción que actúan sobre un elemento específico. Lo anterior se traduce en que las dalas, trabes o vigas mantengan firme su posición horizontal, mientras que los castillos y las columnas, su ubicación vertical.
¿Qué tipos de estribos existen?
Los estribos en construcción se clasifican con base en el material que se ocupa para su elaboración y a partir de la estructura específica que refuerzan en una obra. En cuanto al primer aspecto, existen los de alambrón y los hechos con varilla corrugada; ambos se pueden realizar en obra o adquirir prefabricados.
Con respecto a los estribos de alambrón, se recomiendan para construcciones ligeras o de pequeña escala, y para zonas que no tienen una actividad sísmica intensa. Por otro lado, los de varilla se usan en inmuebles con mayor responsabilidad estructural. Al margen de ello, los dos se fijan a las barras corrugadas con alambre recocido a través de distintos tipos de nudos, entre los que se encuentran el cruzado y el de “pata de gallo”.
Ahora bien, con relación al tipo de estructura que refuerzan, los estribos son indispensables en columnas, castillos y vigas, por lo que a continuación te hablamos de cada uno de ellos, además de que te presentamos esquemas con sus distintas configuraciones.
Estribos en columnas y castillos

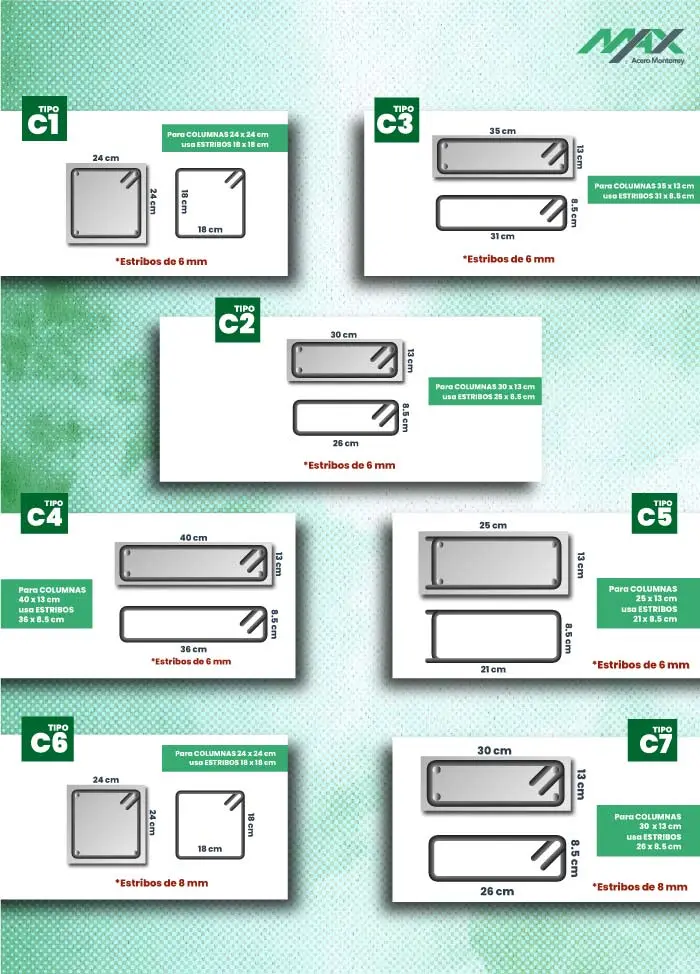

Los estribos para columnas se identifican con la letra C y se eligen en concordancia con las dimensiones finales del elemento a construir, es decir, tomando en cuenta el espesor del recubrimiento de hormigón que va a llevar, además de considerar el tipo y ancho de los muros. Estos anillos tienen forma cuadrada o rectangular.

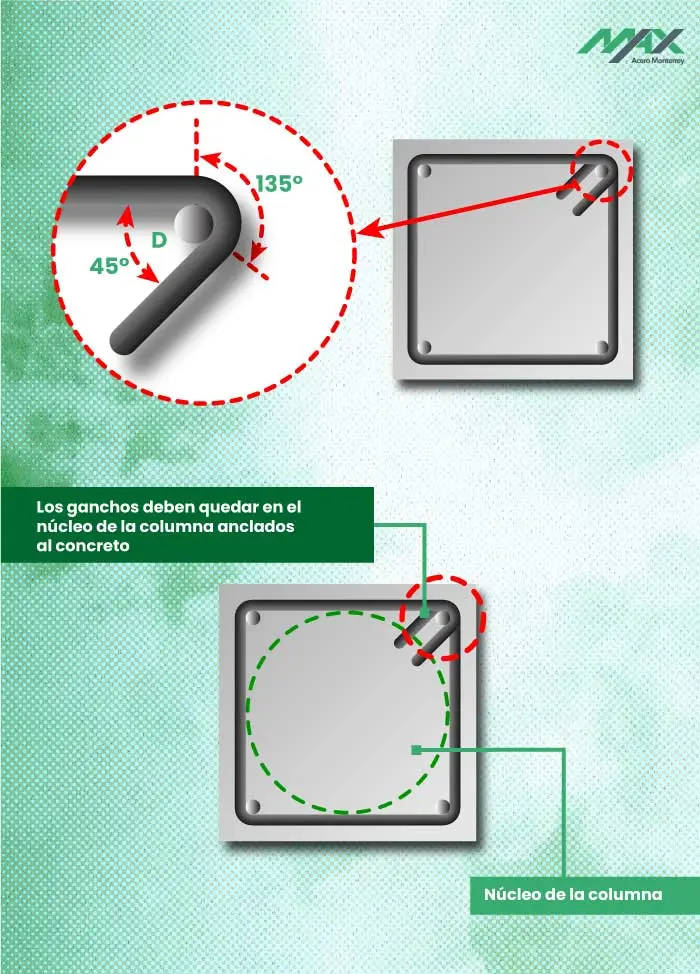

En el caso de los castillos en construcción, podemos encontrar estribos con forma cuadrangular, mismos que cuentan con un par de ganchos a 45 grados, los cuales se mantienen en el núcleo para quedar bien anclados al concreto.

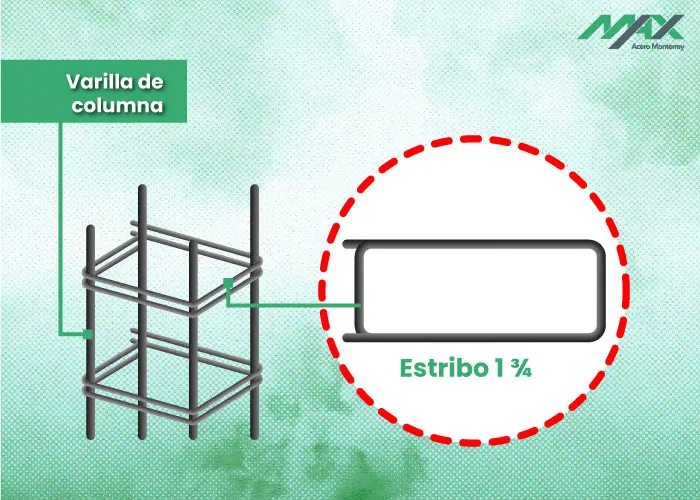

Por otro lado, existen los estribos de 1 ¾, lo que implica dar una vuelta completa alrededor del elemento vertical, además de ¾ de vuelta adicional.
Te puede interesar: Castillos en construcción: su función y todos los tipos que se usan en obra
Estribos en vigas

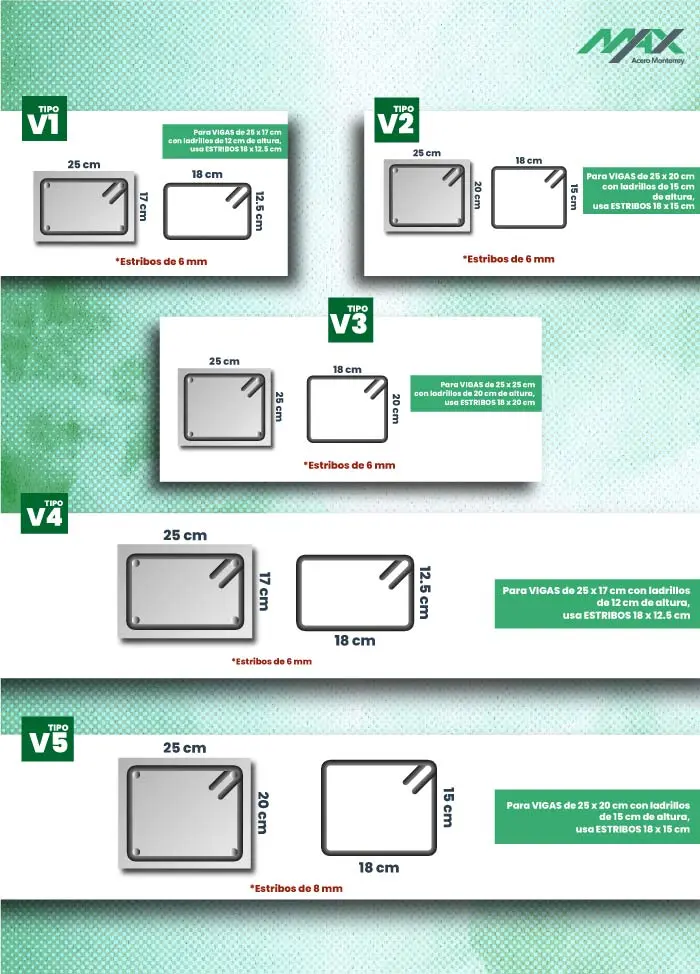

Dichos elementos tienen dos formas que se identifican con la letra V: cuadrada y rectangular; la elección del tipo de estribo se determina con base en las especificaciones que contiene el plano arquitectónico. En seguida, te mostramos los distintos anillos para vigas conforme al espesor de las mismas.
Te puede interesar: Vigas prefabricadas, conoce todos los tipos y materiales con los que se producen
Estribos para vigas y columnas
Al igual que los anteriores, los estribos en columnas y vigas se elaboran con formas cuadradas y rectangulares; generalmente, se construyen con varilla de ⅜” y se pueden utilizar en los siguientes elementos estructurales:
- Columnas aisladas
- Columnas de confinamiento
- Vigas peraltadas
- Vigas de confinamiento

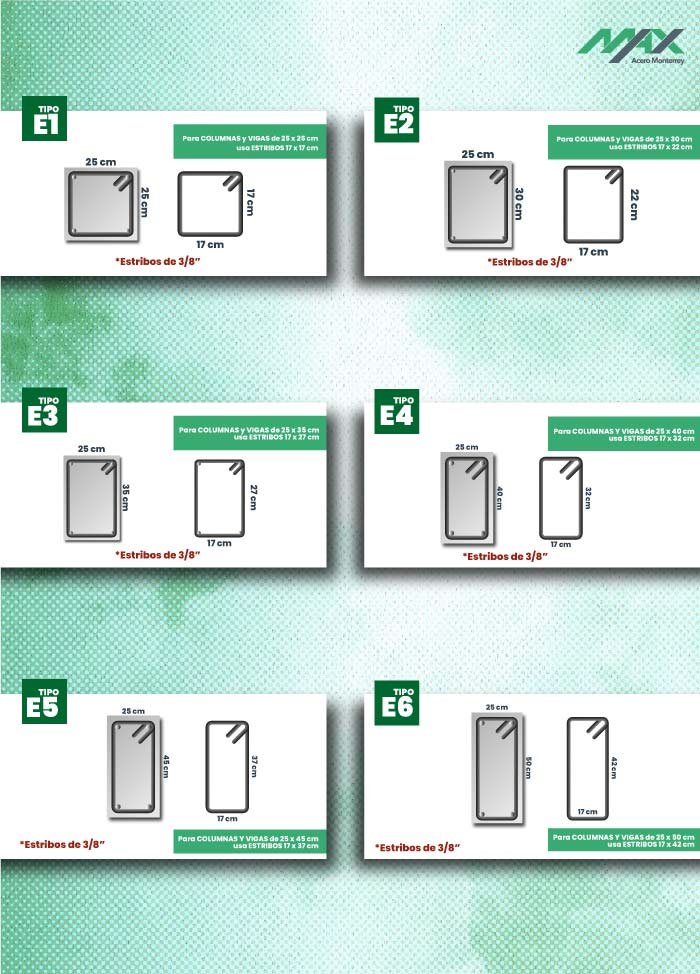

Estos anillos se identifican con la letra E y existen 6 distintos de acuerdo con las dimensiones finales de la viga o columna que se construirá.
Si te interesa aprender dónde y a qué distancia se colocan las columnas para una casa, así como las dimensiones de cada una con respecto a la planta en la que se encuentran, ¡dale play al siguiente video!
Colocación de estribos
El correcto emplazamiento de un estribo es de crucial importancia, ya que permite que el acero de refuerzo pueda resistir adecuadamente las fuerzas a las que se ve sometido. Por esta razón, ahora te hablamos de los parámetros generales vinculados a la colocación de estribos en columnas y vigas.
En columnas
La disposición de estribos en columnas se lleva a cabo a lo largo de toda su estructura, con una separación determinada por las características técnicas del elemento al que se integrarán, por ejemplo su altura. No obstante, podemos decir que una columna de 2.5 metros lleva aproximadamente 20 estribos.
Con base en lo anterior, enseguida te mostramos un diagrama de cómo se emplazan los estribos en un elemento vertical de confinamiento para muros de 2.40 metros de altura con una cadena de desplante de 40 centímetros de elevación y cimientos de 60 centímetros de alto, además de otras especificaciones.
Colocación de estribos en vigas

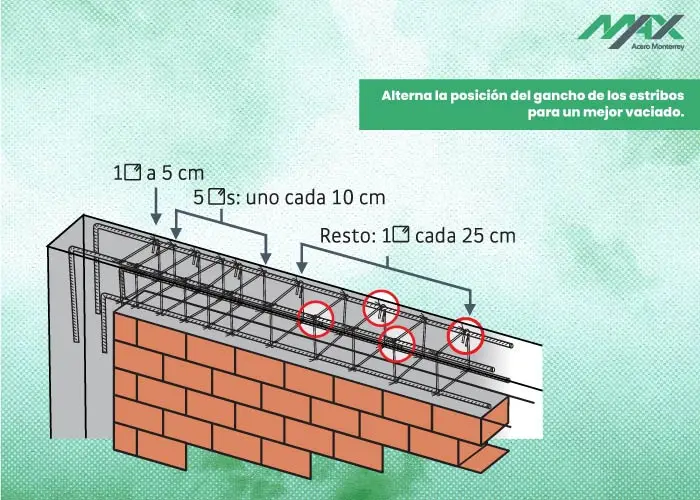

De igual forma que en las columnas, los anillos en vigas de cemento armado se sitúan a lo largo de las mismas y la separación entre cada uno de ellos dependerá de las especificaciones bajo las que se construyan. En este sentido, te compartimos un esquema con la disposición de estribos de 6 milímetros en una viga de confinamiento.
Medidas de estribos
Sumadas a las especificaciones de las que te hemos hablado, debes saber que existen medidas vinculadas al diámetro del material del estribo y la longitud de sus ganchos, aspectos que se adecuan a gran diversidad de proyectos en construcción. Por ello, a continuación te presentamos las tablas que sistematizan dicha información.
Medidas de estribos de varilla
Aquí se contempla el diámetro de la varilla que se ocupa para la elaboración de estribos, así como el ancho, longitud y medida de los ganchos de estos elementos a partir de su tipo y la estructura en la que se colocan. Atendiendo lo anterior, te dejamos la tabla donde encontrarás dichos datos.
Tabla de medidas de estribos corrugados
| Estribos para columnas | Diámetro de la varilla (mm) | Ancho del estribo (cm) | Largo del estribo (cm) | Gancho (cm) |
|---|---|---|---|---|
| C1 | 6 | 18 | 18 | 8 |
| C2 | 6 | 8.5 | 26 | 8 |
| C3 | 6 | 8.5 | 31 | 8 |
| C4 | 6 | 8.5 | 36 | 8 |
| C5* | 6 | 21 | 8.5 | 21 |
| C6 | 8 | 18 | 18 | 10 |
| C7 | 8 | 8.5 | 26 | 8 |
| Estribos para vigas | Diámetro de la varilla (mm) | Ancho del estribo (cm) | Largo del estribo (cm) | Gancho (cm) |
|---|---|---|---|---|
| V1 | 6 | 12.5 | 18 | 8 |
| V2 | 6 | 15 | 18 | 8 |
| V3 | 6 | 18 | 20 | 8 |
| V4 | 8 | 12.5 | 18 | 10 |
| V5 | 8 | 15 | 18 | 10 |
| Estribos para columnas y vigas | Diámetro de la varilla (mm) | Ancho del estribo (cm) | Largo del estribo (cm) | Gancho (cm) |
|---|---|---|---|---|
| E1 | 9.525 (⅜”) | 17 | 17 | 11 |
| E2 | 9.525 (⅜”) | 17 | 22 | 11 |
| E3 | 9.525 (⅜”) | 17 | 27 | 11 |
| E4 | 9.525 (⅜”) | 17 | 32 | 11 |
| E5 | 9.525 (⅜”) | 17 | 37 | 11 |
| E5 | 9.525 (⅜”) | 17 | 42 | 11 |
*El estribo o anillo C5 presenta ganchos laterales a 90° en cada extremo del lado mayor.
Medidas de estribos de alambrón

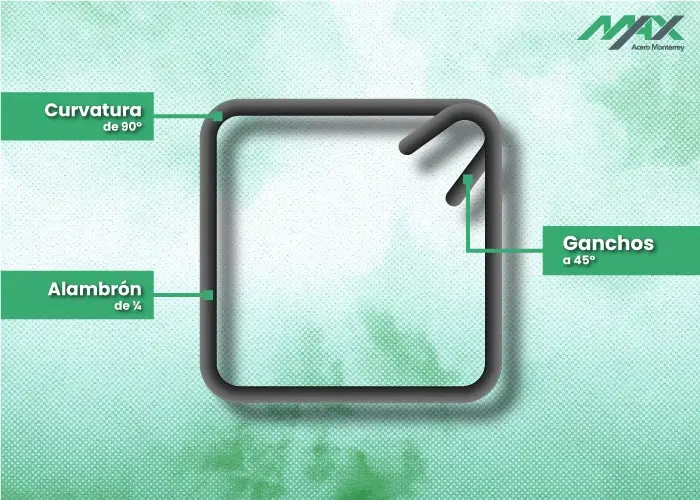

Aunque los estribos de alambrón más empleados son aquellos que tienen forma cuadrada y un par de ganchos generalmente doblados a 45 grados, existen también los rectangulares y triangulares, mismos que pueden presentar diámetros distintos. Al respecto, ahora te compartimos un esquema y una tabla con estas especificaciones.
Tabla de medidas de estribos de alambrón
| Forma del estribo | Diámetro del alambrón (mm) | Diámetro del alambrón (in) | Medida del elemento |
|---|---|---|---|
| Cuadrado | 5.5 y 6.35 | ¼” | 10 x 10 cm |
| 5.5 y 6.35 | ¼” | 12 x 12 cm | |
| Rectangular | 5.5 y 6.35 | ¼” | 12 x 16 cm |
| 5.5 y 6.35 | ¼” | 12 x 20 cm | |
| 5.5 y 6.35 | ¼” | 12 x 30 cm | |
| 5.5 y 6.35 | ¼” | 15 x 20 cm | |
| Triangular | 5.5 y 6.35 | ¼” | 10 x 10 cm |
| 5.5 y 6.35 | ¼” | 12 x 12 cm | |
| 5.5 y 6.35 | ¼” | 12 x 16 cm |
¿Cómo hacer estribos?
Como ya te mencionamos, los estribos no solo se obtienen prefabricados, sino que se pueden elaborar en obra. En este sentido, a continuación te compartimos el procedimiento para que hagas tus propios anillos de alambrón con una medida de 15 x 20 centímetros, pero antes toma nota de los materiales que necesitarás.
- Alambrón de ¼”
- Flexómetro
- Arco con segueta
- Martillo
- Tubo galvanizado de ½” y 40 cm de largo
- Tabla y polín de madera
- Guantes
Cuando tengas todo listo, sigue cuidadosamente estos pasos:

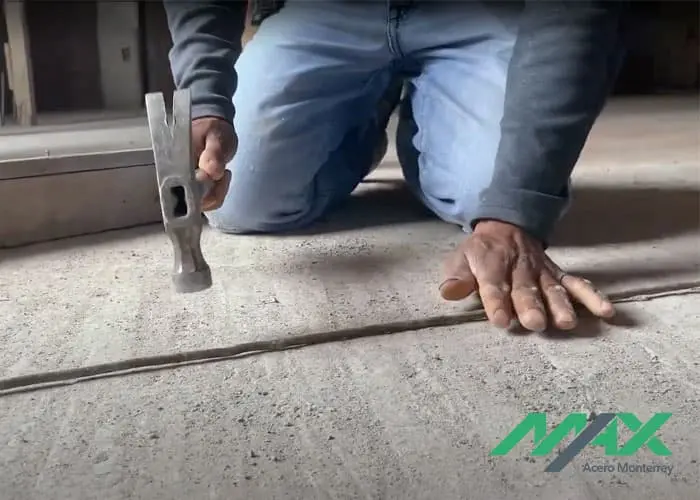

1. Corta un tramo de alambrón de 84 centímetros y golpéalo con ayuda del martillo para que esté lo más recto posible. Toma en cuenta que cada tramo con esta medida sirve para hacer un estribo.

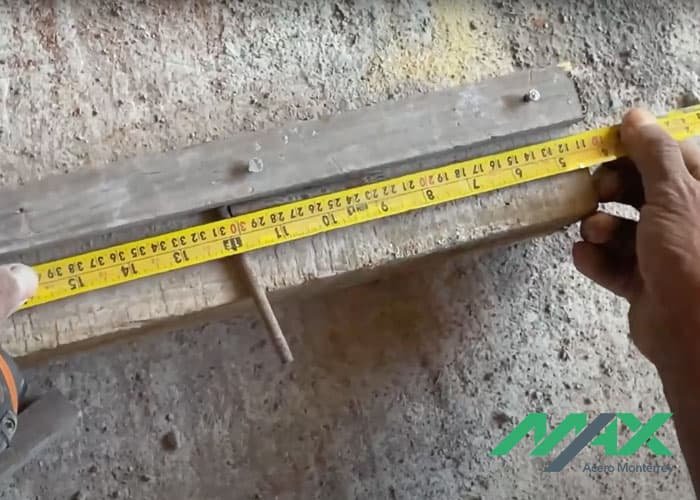

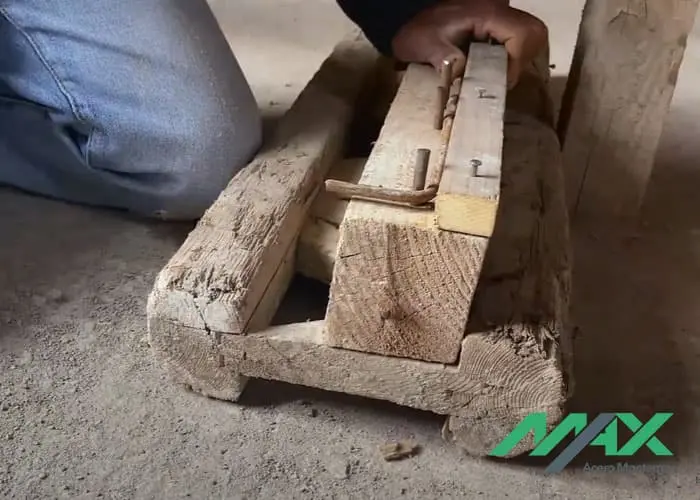

2. Clava la tabla de madera a lo largo del polín. Luego, corta tres trozos de alambrón de 10 centímetros, afílalos, enderézalos y clávalos de la siguiente forma:
- El primero, a unos cinco o seis centímetros del inicio del polín, dejando el espacio suficiente entre este y la tabla para que quepa el tramo de alambrón de 84 centímetros.
- El segundo, con una separación de 14.5 centímetros respecto al primero.
- El último, a 19.5 centímetros del primero.

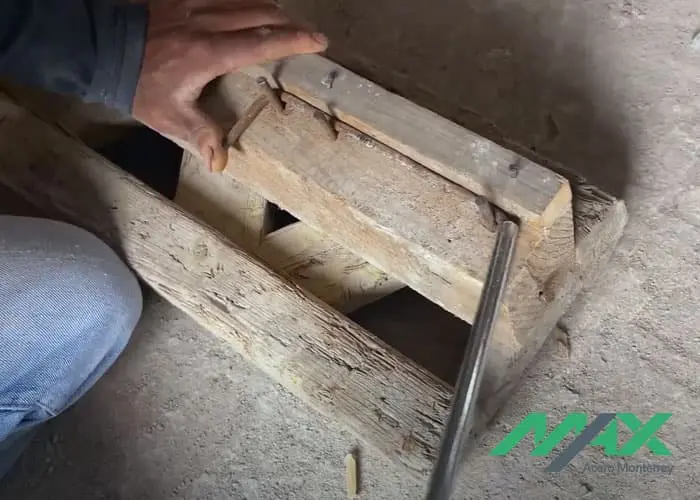

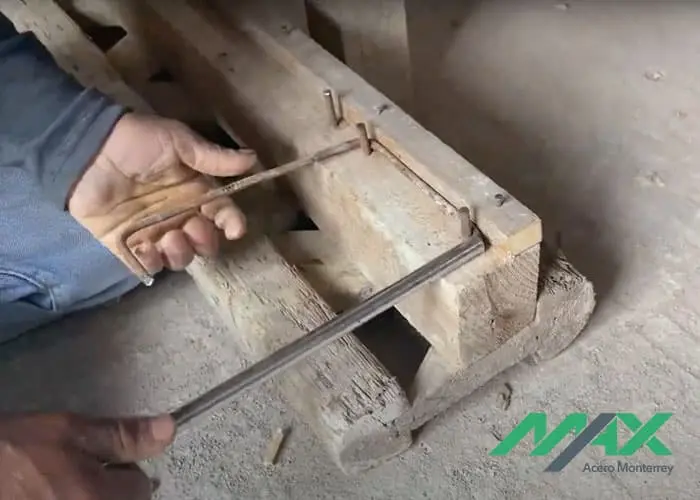

3. Coloca el tramo de alambrón entre la madera y los elementos verticales, dejando unos cuatro centímetros fuera, y realiza un doblez a 90 grados haciendo palanca con ayuda del tubo.
4. Retira el tubo junto con el alambrón y coloca este situando el doblez recién hecho en la marca de 19.5 centímetros para luego realizar otro doblez a 90 grados.
5. Posteriormente, sitúa el último doblez de alambrón realizado en la marca de 14.5 centímetros y realiza otro a 90 grados.

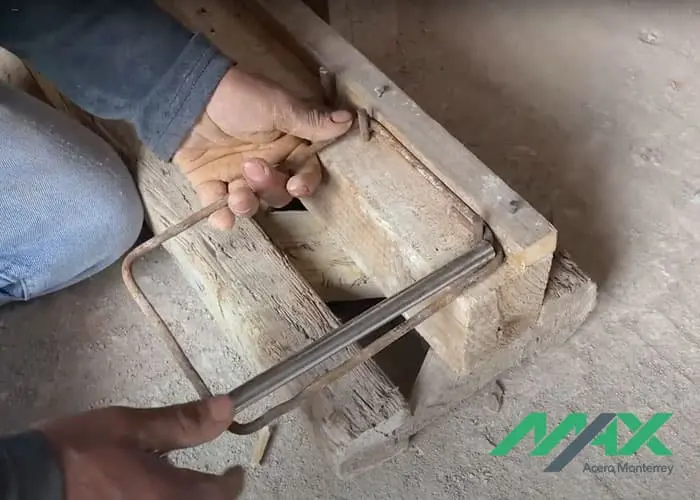

6. Repite el proceso verificando introducir el alambrón en las marcas correctas hasta concluir los cuatro lados y cerrar completamente la pieza empleando todo el tramo.
Por último, si quieres realizar estribos con varilla, puedes seguir el mismo procedimiento, solo ajusta los tramos verticales de alambrón de acuerdo a las medidas de los anillos corrugados y con base en el diámetro de la barra que vayas a usar. Además, considera que, sin importar que sean de varilla o alambrón, se pueden armar distintos tipos de dobladora de estribos con los materiales que tengas a la mano.
Asimismo, toma en cuenta que al plegar la varilla, se debe hacer sobre la superficie corrugada y contemplando que la “costilla” quede centrada, de acuerdo con el esquema que te compartimos enseguida.
